¿Qué hace que las cintas de elementos calefactores de papel de aluminio sean esenciales?

En el ámbito de la gestión térmica moderna, donde la flexibilidad, la precisión y la confiabilidad no son negociables, Material de las cintas del elemento calefactor de papel de aluminio ha surgido como una tecnología fundamental. Yendo mucho más allá de simples parches calentadores, estos sofisticados laminados son sistemas diseñados que convierten la energía eléctrica en calor uniforme y controlable en una amplia gama de superficies y geometrías complejas. En esencia, representan una fusión de ciencia de materiales e ingeniería eléctrica, diseñadas para resolver desafíos de calefacción donde fallan las bobinas de alambre tradicionales o los elementos cerámicos rígidos. Desde mantener funcionales los sensores aeroespaciales críticos en condiciones gélidas hasta proporcionar calor suave y localizado en dispositivos de terapia médica, estas cintas permiten la innovación al ser delgadas, livianas y adaptables. Comprender su construcción, desde las vías conductoras del papel de aluminio hasta las capas aislantes especializadas, es clave para aprovechar todo su potencial. Este artículo profundiza en por qué este material es indispensable, explorando su composición, propiedades destacadas, diversas aplicaciones y criterios de selección críticos para ingenieros y diseñadores.

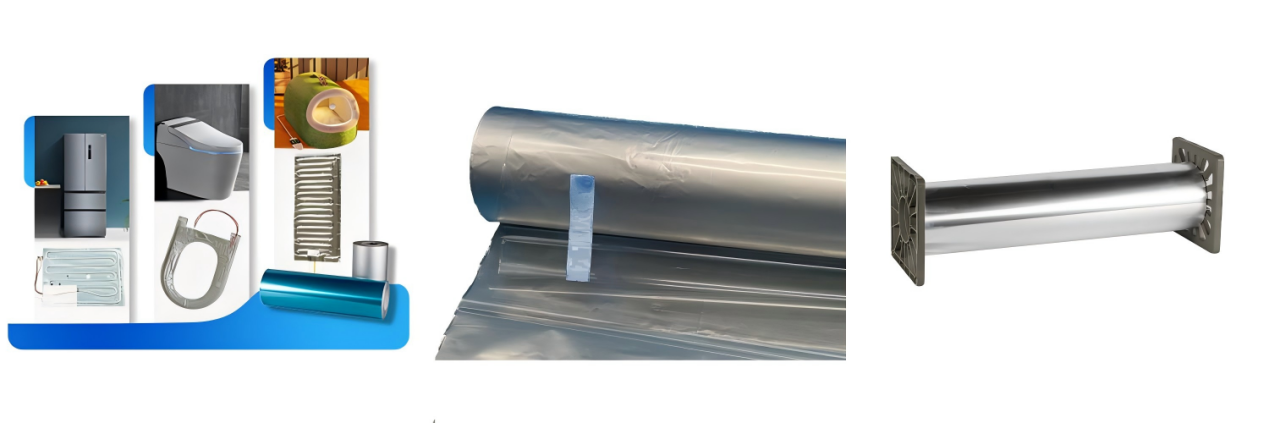

Introducción: el núcleo de la calefacción flexible moderna

La llegada de soluciones de calefacción flexibles ha revolucionado el diseño de productos en todas las industrias. Material de las cintas del elemento calefactor de papel de aluminio está en el corazón de esta revolución. Básicamente, se trata de estructuras laminadas delgadas en las que un circuito de papel de aluminio grabado con precisión actúa como elemento calefactor resistivo. Cuando una corriente eléctrica pasa a través de este patrón de lámina, su resistencia inherente genera calor uniformemente en toda su superficie. Este principio fundamental está empaquetado en un formato de cinta flexible y duradera, que permite la integración directa en superficies curvas, piezas móviles o dentro de conjuntos compactos. El cambio de calentadores voluminosos y frágiles a estos sistemas de película delgada ofrece ventajas incomparables, incluida una eficiencia térmica mejorada debido al contacto directo de la superficie, un menor consumo de energía, una mayor libertad de diseño y una mayor confiabilidad del producto. No son simplemente un componente, sino una tecnología habilitadora que permite soluciones térmicas más inteligentes, más ligeras y más centradas en el usuario.

• Libertad de diseño: Permite calentar superficies complejas y tridimensionales imposibles para calentadores rígidos.
• Distribución uniforme del calor: El patrón de lámina grabada proporciona calor constante en toda el área activa, eliminando los puntos calientes.
• Respuesta térmica rápida: La baja masa térmica permite tiempos rápidos de calentamiento y enfriamiento, lo que permite un control preciso de la temperatura.

Buceo profundo: materiales y construcción de cintas calefactoras

El rendimiento y la confiabilidad de una cinta calefactora vienen dictados por su construcción multicapa. Cada capa cumple una función distinta y crítica, trabajando en conjunto para producir calor seguro, eficiente y duradero. un tipico material de cinta de papel de aluminio calentador flexible El apilamiento es una maravilla de la ingeniería de materiales. Comienza con el elemento resistivo central: el propio papel de aluminio. La elección de la aleación, el temple y el espesor (que a menudo oscilan entre 0,0005" y 0,002") influye directamente en la resistencia eléctrica, la capacidad de carga de corriente y la durabilidad mecánica del calentador. Esta lámina se graba química o mecánicamente en un patrón de circuito específico, que define la distribución del calor y la potencia. A continuación, la capa adhesiva une este elemento a sustratos aislantes. Este es un cruce crítico; para algunos diseños, un cinta calefactora adhesiva conductora de papel de aluminio se utiliza para garantizar la conexión eléctrica a las barras colectoras, mientras que en la mayoría de las áreas, un adhesivo no conductor y térmicamente estable es esencial para el aislamiento.

Luego, la lámina y el adhesivo se encapsulan entre capas de aislamiento dieléctrico. La elección del aislamiento es primordial para la clasificación de temperatura y la protección del medio ambiente. La película de poliimida (Kapton) es la mejor opción para muchas aplicaciones, lo que lleva a la especificación común de Cinta de papel de aluminio de poliimida para aplicaciones de calefacción. . Ofrece un excelente equilibrio entre resistencia a altas temperaturas, resistencia mecánica y resistencia química. Para temperaturas aún más altas o entornos flexibles más exigentes, se utilizan compuestos de silicona reforzados con fibra de vidrio o caucho de silicona. Finalmente, se puede agregar un sobrelaminado protector opcional o un respaldo adhesivo sensible a la presión (PSA) para una fácil instalación. Esta estratificación precisa transforma materiales simples en un sistema de calefacción integrado y robusto.

Propiedades clave para un rendimiento confiable

Seleccionando el derecho Material de las cintas del elemento calefactor de papel de aluminio requiere una comprensión profunda de las propiedades clave de rendimiento que garantizan la confiabilidad en la aplicación de destino. El más importante de ellos es el rendimiento térmico. un cinta de papel de aluminio de alta temperatura para elementos calefactores no sólo debe alcanzar la temperatura de funcionamiento deseada, sino que debe hacerlo de forma estable y segura durante miles de ciclos. La combinación del punto de fusión de la aleación de aluminio y, lo que es más importante, la temperatura de funcionamiento continuo del material aislante (a menudo 150 °C para la poliimida, hasta 200 °C para la silicona) define este techo. Igualmente importante es el rendimiento eléctrico. La resistividad de la lámina y el patrón del circuito diseñado determinan la densidad de vatios (vatios por pulgada cuadrada), que debe calcularse cuidadosamente para evitar sobrecalentar el aislamiento o provocar una fuga térmica. La uniformidad del calor es un sello distintivo de los calentadores de láminas bien diseñados, y se deriva de la sección transversal constante de las vías grabadas.

Más allá del calor y la electricidad, la durabilidad mecánica y ambiental son cruciales. La flexibilidad es una razón principal para elegir esta tecnología; la cinta debe resistir dobleces, plegados o vibraciones repetidas sin agrietar la lámina ni delaminar las capas. La resistencia a la humedad, los productos químicos y la abrasión viene dictada por los métodos de sellado y aislamiento exterior. Por ejemplo, un calentador encapsulado de caucho de silicona ofrece una resistencia química y a la humedad superior en comparación con un laminado de poliimida básico, lo que lo hace adecuado para ambientes hostiles de esterilización médica o industrial. Estas propiedades no son independientes sino que están interrelacionadas, lo que exige una visión holística durante la fase de especificación.

• Rango de temperatura y estabilidad: Capaz de operar desde temperaturas criogénicas hasta superiores a 200°C, con resistencia estable en el tiempo.
• Densidad de vatios uniforme: Proporciona una distribución uniforme del calor, fundamental para procesos como la laminación o el calentamiento médico.
• Excelente rigidez dieléctrica: El aislamiento de alto voltaje garantiza la seguridad del usuario y evita cortocircuitos.
• Baja desgasificación: Esencial para aplicaciones de vacío o aeroespaciales para evitar la contaminación.

Aplicaciones principales en todas las industrias

Los atributos únicos de material de cinta de papel de aluminio calentador flexible han llevado a su adopción en una sorprendente variedad de campos. En cada caso, resuelve un desafío térmico específico que las tecnologías alternativas no pueden abordar con tanta eficacia. En el sector médico y sanitario, la comodidad y la seguridad del paciente son primordiales. Estas cintas son parte integral de las almohadillas térmicas terapéuticas, los calentadores de sangre/líquidos intravenosos y los equipos de terapia respiratoria, y proporcionan calor constante y de baja potencia que es controlable y seguro para el contacto humano. Las industrias aeroespacial y automotriz los aprovechan para aplicaciones críticas de deshielo y antihielo en bordes de alas, tubos piloto y sensores, donde el bajo peso, la confiabilidad y la capacidad de adaptarse a superficies aerodinámicas son vitales.

Los productos electrónicos de consumo utilizan elementos calefactores delgados detrás de pantallas LCD en climas extremos para mantener la funcionalidad, o en paquetes de baterías para garantizar temperaturas de carga óptimas. Las aplicaciones industriales son amplias y van desde el mantenimiento de temperaturas de proceso en líneas de fluidos e instrumentos analíticos hasta el suministro de calor de sellado en maquinaria de envasado. La capacidad de crear Cintas de elemento calefactor de papel de aluminio troqueladas personalizadas prácticamente cualquier forma permite a los ingenieros colocar el calor exactamente donde se necesita, minimizando el desperdicio de energía y maximizando la eficiencia del sistema. Esta diversidad de aplicaciones subraya el papel del material como herramienta térmica versátil.

Guía de diseño y selección

La implementación exitosa de una solución de cinta calefactora es un proceso meticuloso que comienza con requisitos claros. El camino para especificar Cintas de elemento calefactor de papel de aluminio troqueladas personalizadas Implica definir varios parámetros interdependientes. Primero, los requisitos térmicos: la temperatura de funcionamiento deseada, las condiciones ambientales, el tiempo de calentamiento y la potencia total necesaria. Esto determina la densidad de vatios necesaria. En segundo lugar, los parámetros eléctricos: tensión disponible (CA o CC) y limitaciones de corriente. Utilizando la ley de Ohm y la resistividad de la lámina, esto define la resistencia total del patrón del circuito y la geometría de la traza. En tercer lugar, las limitaciones mecánicas y ambientales: el espacio disponible, la flexibilidad requerida, la exposición a la humedad, los productos químicos o la abrasión. Esto impulsa la elección entre un Cinta de papel de aluminio de poliimida para aplicaciones de calefacción. para un ambiente limpio y de alta temperatura o una construcción de caucho de silicona para un ambiente húmedo y abrasivo.

Un punto de decisión crítico, que a menudo se pasa por alto, es el método de conexión eléctrica. Usando un cinta calefactora adhesiva conductora de papel de aluminio en los puntos de conexión de la barra colectora puede simplificar el montaje y mejorar la confiabilidad con respecto al engarzado mecánico, especialmente en entornos de alta vibración. Por último, considerar el proceso de fabricación (si la cinta se suministrará en un carrete, como piezas individuales o con sensores y controladores integrados) es esencial para la integración. Relacionarse con expertos en las primeras etapas de la fase de diseño puede ayudar a navegar por estas opciones para optimizar el rendimiento, el costo y la capacidad de fabricación.

• Definir objetivos térmicos: Calcule la potencia requerida en función de la pérdida de calor y el aumento de temperatura deseado.
• Mapa de restricciones eléctricas: Determine el voltaje de operación y el espacio disponible para modelar la resistencia y el patrón del circuito.
• Seleccione la compilación: Elija el material aislante (poliimida, silicona) según la temperatura, la flexibilidad y las necesidades ambientales.
• Plan de Integración: Especifique el tipo de conexión (pestañas soldadas, adhesivo conductor, conectores ZIF), cables y método de montaje.

Preguntas frecuentes

¿Cómo genera calor el papel de aluminio en estas cintas?

El papel de aluminio genera calor mediante el principio fundamental del calentamiento Joule (también llamado calentamiento resistivo). Cuando se fuerza a una corriente eléctrica a fluir a través de los finos conductos de papel de aluminio grabados dentro de la cinta, encuentra resistencia eléctrica. Esta resistencia impide el flujo de electrones, lo que hace que la energía cinética se convierta en energía térmica (calor). La cantidad de calor generado se calcula con precisión mediante la fórmula P = I²R (Potencia = Corriente al cuadrado x Resistencia). Al diseñar cuidadosamente la aleación, el espesor y el patrón serpentino específico en el que está grabada la lámina, los fabricantes pueden controlar la resistencia total de la cinta y, por lo tanto, su producción de calor (potencia) y distribución a través de la superficie, haciendo Material de las cintas del elemento calefactor de papel de aluminio una fuente de calor altamente predecible y eficiente.

¿Cuál es la temperatura máxima para estas cintas calefactoras?

La temperatura máxima de funcionamiento no está determinada únicamente por el papel de aluminio (que se funde a ~660°C) sino por los materiales aislantes que lo encapsulan. Para estándar Cinta de papel de aluminio de poliimida para aplicaciones de calefacción. , la temperatura de funcionamiento continuo normalmente oscila entre 150 °C y 180 °C (302 °F a 356 °F), limitada por la película de poliimida. Para entornos más extremos, las construcciones que utilizan aislamiento de caucho de silicona o poliimidas de alta temperatura pueden permitir un funcionamiento continuo de hasta 220 °C (428 °F) o incluso más durante períodos cortos. Es fundamental consultar las especificaciones del fabricante para las clasificaciones de temperatura continua y máxima, ya que excederlas puede provocar roturas, delaminación y fallas del aislamiento. Por lo tanto, especificar una cinta de papel de aluminio de alta temperatura para elementos calefactores requiere hacer coincidir su temperatura nominal con la máxima de su aplicación con un margen de seguridad.

¿Se pueden doblar o moldear después de la instalación?

Sí, una ventaja principal de esta tecnología es su flexibilidad inherente. Material de cinta de papel de aluminio con calentador flexible está diseñado para ser conformable. Sin embargo, existen limitaciones importantes. Se pueden doblar alrededor de curvas estáticas durante la instalación inicial, pero se deben evitar los pliegues agudos (pliegues en un radio muy pequeño), ya que esto puede estresar y potencialmente agrietar el circuito de lámina grabada o las capas aislantes, lo que genera un punto caliente o un circuito abierto. No están diseñados para una flexión dinámica y repetitiva durante el funcionamiento (como en una bisagra en movimiento continuo). Para aplicaciones que requieren movimiento, se utilizan construcciones específicas con láminas más dúctiles y encapsulación robusta (como caucho de silicona). Siga siempre la especificación del radio de curvatura mínimo del fabricante, que suele ser de 5 a 10 veces el espesor total de la cinta.

¿Cómo puedo determinar la potencia y el tamaño correctos?

Para determinar la potencia y el tamaño físico correctos se requiere un cálculo térmico. Primero, identifique el objeto que necesita calentar: su masa, material (capacidad calorífica específica) y el aumento de temperatura deseado durante un tiempo específico. Esto le proporciona la energía total necesaria. En segundo lugar, hay que tener en cuenta las pérdidas de calor al medio ambiente por conducción, convección y radiación, que suele ser el factor dominante en el calentamiento sostenido. Para realizar estimaciones sencillas, las calculadoras en línea o los manuales de ingeniería proporcionan fórmulas de pérdida de calor para formas comunes. La potencia total requerida es la suma de la energía necesaria para el calentamiento inicial más la potencia continua para contrarrestar las pérdidas. Luego, el tamaño (área) del calentador se determina dividiendo la potencia total en vatios por una densidad de vatios segura (por ejemplo, 5-10 W/in² para poliimida, mayor para silicona). Para proyectos complejos, software de simulación térmica o consulta con un fabricante especializado en Cintas de elemento calefactor de papel de aluminio troqueladas personalizadas Es muy recomendable.

¿Son estas cintas seguras para aplicaciones médicas o relacionadas con alimentos?

Sí, pero con salvedades críticas. Las cintas calefactoras se pueden fabricar para que sean seguras para aplicaciones médicas y de contacto con alimentos, pero no todas las cintas estándar son adecuadas. La seguridad depende de los materiales específicos utilizados en la construcción. En el caso de los dispositivos médicos, los materiales a menudo deben ser biocompatibles, no tóxicos y capaces de resistir la esterilización (por ejemplo, autoclave, radiación gamma o gas EtO). Comúnmente se utilizan aislamientos como grados específicos de caucho de silicona. Para aplicaciones relacionadas con alimentos, los materiales deben cumplir con las normas de seguridad alimentaria pertinentes (como FDA 21 CFR en EE. UU.), lo que significa que no deben filtrar sustancias nocivas en condiciones de funcionamiento. Es imperativo indicar explícitamente la necesidad de cumplimiento médico o de calidad alimentaria al adquirir cinta calefactora adhesiva conductora de papel de aluminio o cualquier componente, y solicitar documentación como la certificación USP Clase VI o declaraciones de cumplimiento de la FDA del proveedor del material y del fabricante del calentador terminado.
