El manual técnico definitivo para la cinta de reparación de conductos HVAC: estándares de rendimiento, aplicación y ingeniería

La importancia crítica del sellado de conductos

Un sistema de conductos comprometido es más que un inconveniente menor; es una fuente primaria de desperdicio de energía y tensión mecánica. Utilizyo alto rendimiento Cinta de reparación de conductos HVAC aborda varias preocupaciones operativas críticas:

• Eficiencia Energética: Según las auditorías energéticas de la industria, los conductos con fugas pueden reducir la eficiencia del sistema entre un 20% y un 30%. Un sellado adecuado garantiza que el aire acondicionado llegue a su destino previsto sin pérdida térmica.
• Calidad del aire interior (IAQ): Las juntas no selladas pueden atraer polvo, partículas de aislamiento de fibra de vidrio y humedad de espacios no acondicionados como espacios de acceso o áticos.
• Longevidad del sistema: Al mantener presión estática , el motor del ventilador HVAC no tiene que trabajar demasiado para compensar la pérdida de aire, extendiendo así la vida útil del equipo mecánico.

Definición de la función de “cinta de reparación”

El término "cinta de reparación" en un contexto profesional de HVAC se refiere a una categoría de cintas que cumplen con requisitos específicos. UL (Laboratorios suscriptores) estándares. Estas cintas no son simplemente tiras adhesivas sino que actúan como sello estructural . Deben proporcionar una unión permanente a diversos sustratos, incluidos conductos de acero galvanizado, aluminio y polietileno flexible.

Comparación de parámetros técnicos: pérdida de energía frente a sistemas sellados

Para cuantificar el impacto del sellado de calidad profesional, la siguiente tabla ilustra las diferencias de rendimiento entre un sistema con fugas típicas y uno reforzado con fugas de alta calidad. Cinta de reparación de conductos HVAC .

Estabilidad operativa

Para que una reparación sea considerada profesional, el Cinta de reparación de conductos HVAC debe ofrecer una solución “permanente”. Esto requiere un adhesivo que pueda manejar ciclo térmico -la repetida expansión y contracción de los conductos metálicos cuando el sistema cambia entre los modos de calefacción y refrigeración. Las cintas de alta calidad utilizan adhesivos acrílicos solventes que realmente fortalecen su vínculo con el tiempo, asegurando que el sistema permanezca hermético durante todo su ciclo de vida operativo.

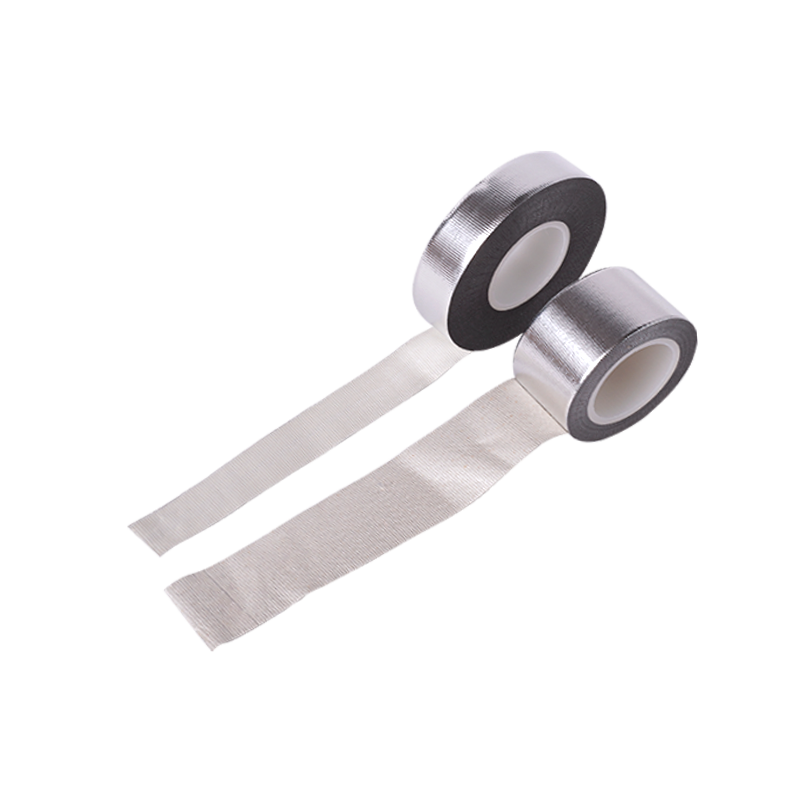

1. Cinta de papel de aluminio (el estándar profesional)

La cinta de papel de aluminio es la opción principal para sellar conductos metálicos rígidos. Consiste en un soporte de aluminio "muy blando" recubierto con un alto rendimiento. adhesivo acrílico solvente . Su naturaleza metálica lo convierte en una barrera absoluta de vapor, impidiendo cualquier intercambio de aire o humedad en las juntas.

• Reflexión térmica: La alta emisividad le permite reflejar el calor radiante, manteniendo la temperatura del aire dentro del conducto.
• Estabilidad inorgánica: A diferencia del plástico, el aluminio no se degrada bajo exposición a los rayos ultravioleta o estrés oxidativo.
• Propagación de llama: Naturalmente no combustible y cumple con estrictos códigos de incendio en edificios.

2. Cintas certificadas UL 181A-P y 181B-FX

En la contratación profesional, las cintas a menudo deben cumplir requisitos específicos. Laboratorios suscriptores (UL) estándares para pasar las inspecciones de construcción. Estos no son sólo tipos de materiales sino clasificaciones de desempeño regulatorias.

• UL 181A-P: Diseñado específicamente para tablero rígido de conductos de fibra de vidrio . Estas cintas suelen tener una lámina resistente y un adhesivo especializado que se adhiere a la superficie fibrosa.
• UL 181B-FX: Diseñado para conductos de aire flexibles y cierres. Estas cintas suelen tener una base de película (BOPP) o un soporte de tela para permitir el movimiento y la expansión de los tubos flexibles.

3. Cintas selladoras de masilla

Para reparaciones que involucran grandes espacios o superficies irregulares, las cintas de masilla proporcionan una capa gruesa de caucho butílico o asfalto modificado. Actúan como una “junta en un rollo” y proporcionan un espesor extraordinario para llenar los huecos estructurales donde las cintas estándar de película delgada podrían fallar.

Comparación de materiales técnicos

La siguiente tabla compara las especificaciones técnicas principales de los más comunes. Cinta de reparación de conductos HVAC categorías utilizadas en entornos industriales y residenciales.

4. Química del adhesivo: acrílico versus caucho

Al revisar Cinta de reparación de conductos HVAC , la elección del adhesivo es tan crítica como el soporte. Adhesivos acrílicos Se prefieren para aplicaciones a largo plazo porque son resistentes al calor y a los rayos UV y, de hecho, se vuelven más fuertes con el tiempo. Adhesivos a base de caucho Ofrecen una "adherencia inicial" mucho mayor (agarre instantáneo), que es útil para un montaje rápido en ambientes interiores templados, pero puede fallar en condiciones extremas. ciclo térmico durante varias temporadas.

1. Fuerza de adhesión y adherencia al pelado

Fuerza de adherencia se refiere a la capacidad de la cinta para adherirse a sustratos específicos, como acero galvanizado, aluminio o plástico. Las cintas de calidad profesional se prueban utilizando el Norma ASTM D-3330 estándar para medir la "adhesión al pelado": la fuerza necesaria para retirar la cinta de una superficie.

• Virada inicial: El agarre inmediato del adhesivo al contacto.
• Bono a largo plazo: La capacidad del adhesivo (normalmente acrílico solvente) para “humedecerse” y crear una unión química permanente durante 24 a 72 horas.

2. Resistencia a la tracción y resistencia a la perforación

Dado que los sistemas HVAC están presurizados, la cinta debe poseer alta resistencia a la tracción para resistir el estallido o el desgarro en las costuras. Resistencia a la punción es igualmente vital, especialmente al sellar conductos en espacios de acceso o áticos donde pueden ocurrir daños mecánicos durante el mantenimiento de rutina.

3. Clasificación térmica y temperatura de servicio

Los conductos experimentan situaciones extremas ciclo térmico . La cinta debe permanecer flexible en invierno (durante los ciclos de calentamiento) y conservar su resistencia al corte en verano (durante el enfriamiento). Alta calidad Cinta de reparación de conductos HVAC está clasificado para un “rango de temperatura de servicio” que excede con creces las condiciones ambientales estándar.

Comparación técnica de métricas de rendimiento

La siguiente tabla proporciona una visión comparativa de los parámetros de rendimiento necesarios para diferentes entornos de sellado de conductos.

4. Resistencia al corte y resistencia a la "fluencia"

En un conducto vertical o en una cámara de alta presión, la cinta está sujeta a una fuerza de "corte", una fuerza de deslizamiento. Resistencia al corte (o resistencia a la fluencia) mide qué tan bien el adhesivo resiste el deslizamiento del sustrato bajo una carga constante. Para Reparación de conductos HVAC , es obligatoria una alta resistencia al corte para evitar que la cinta se desprenda o se desprenda en los bordes durante años de funcionamiento.

5. Permeabilidad al vapor de agua (clasificación permanente)

La función principal de un sello de conducto es actuar como un barrera de vapor . el Calificación permanente Mide la cantidad de vapor de agua que puede pasar a través de la cinta. Una calificación de 0,00 (lograda con papel de aluminio sólido) es el punto de referencia para prevenir condensación y la entrada de humedad, que son las principales causas de oxidación y crecimiento microbiano dentro de las capas de aislamiento.

1. Sellado de conductos de metal rígido

En sistemas comerciales y residenciales de alta velocidad, conductos de acero galvanizado son el estándar. Las juntas, uniones y conexiones de bridas son propensas a sufrir fugas de aire debido a la vibración y la expansión térmica. Cinta de papel de aluminio es la solución principal aquí, ya que proporciona un sello de metal a metal que mantiene la seguridad del sistema. presión estática .

• Aplicación: Sellado de costuras longitudinales y juntas circunferenciales.
• Beneficio: Crea una unión hermética que no se ve afectada por las altas temperaturas de los intercambiadores de calor de los hornos.

2. Conexiones y reparaciones de conductos flexibles

Los conductos flexibles consisten en una hélice de alambre encapsulada en un revestimiento de polímero, rodeada por aislamiento de fibra de vidrio y una cubierta de barrera de vapor. Repararlos requiere una cinta con alto conformabilidad and alargamiento . UL 181B-FX Las cintas clasificadas son obligatorias para estas aplicaciones para garantizar que el sello pueda moverse con el conducto sin agrietarse.

• Aplicación: Conexión de conductos flexibles a tomas o reparación de pinchazos accidentales en la chaqueta exterior.
• Beneficio: Previene la “sudoración” (condensación) restaurando la integridad de la barrera de vapor externa.

3. Refuerzo de la placa de conductos de fibra de vidrio

Los tableros para conductos son láminas rígidas de fibra de vidrio de alta densidad. Cuando estas tablas se fabrican en conductos, se deben sellar las esquinas y las juntas de “ranura en V”. Esto requiere una cinta, normalmente UL 181A-P -que puede penetrar la superficie fibrosa para crear una enlace estructural .

Comparación técnica: requisitos de aplicación por sustrato

La siguiente tabla ilustra cómo cambian los requisitos técnicos según el componente específico de HVAC que se repara.

4. Reparación de revestimiento de aislamiento y barrera de vapor

Manteniendo el envoltura térmica de un edificio requiere que todo el revestimiento aislante (FSK - Foil, Scrim, Kraft) permanezca intacto. Cinta de reparación de conductos HVAC se utiliza para reparar desgarros en la chaqueta aislante. Si no se sella, el aire cargado de humedad puede alcanzar la superficie fría del conducto, lo que provoca la acumulación de agua líquida y, finalmente, corrosión del sistema o colapso del aislamiento.

5. Sellado del pleno de alta presión

El pleno es el colector central donde la presión del aire es máxima. Sellar la conexión entre el controlador de aire y el pleno requiere un cinta selladora de alta resistencia , a menudo un masilla de butilo , para soportar la constante turbulencia mecánica y el impacto del aire a alta velocidad. Esto evita los ruidos de "silbidos" comúnmente asociados con fugas de aire menores en zonas de alta presión.

1. Preparación de superficies críticas

La adhesión es un proceso químico y mecánico. la mayoría Conductos de climatización está recubierto con una fina capa de aceite de máquina del proceso de fabricación, o puede haber acumulado polvo y oxidación en los sistemas existentes. Es obligatoria una superficie "limpia al tacto" para que el adhesivo se "humedezca" adecuadamente.

• Limpieza: Utilice un disolvente de rápida evaporación (como alcohol isopropílico) para eliminar aceites, grasas y humedad.
• Desbarbado: Asegúrese de que los bordes metálicos estén planos; Los tornillos que sobresalen o las rebabas afiladas pueden perforar el respaldo de la cinta y crear una fuga de presión .
• Sequedad: Nunca aplique cinta a una superficie con condensación activa, ya que esto crea una barrera entre el adhesivo y el sustrato.

2. La técnica del “rasqueta” para la activación de la presión

Uso de cintas de reparación profesionales. adhesivos sensibles a la presión (PSA) . A menudo, simplemente alisar la cinta con la mano no es suficiente. Para asegurar máxima adherencia al pelado , se debe utilizar una escobilla de goma de plástico o una herramienta especializada para frotar.

• Eliminación de huecos: Una presión firme obliga al adhesivo a penetrar en la microtopografía del tablero metálico o de aluminio.
• Eliminación de burbujas de aire: El aire atrapado debajo de la cinta se expandirá y contraerá durante ciclo térmico , debilitando finalmente el vínculo.

3. Gestión de los límites de temperatura ambiental

La temperatura durante el momento de la aplicación afecta significativamente la “pegajosidad inicial”. Si el metal está demasiado frío, el adhesivo se vuelve rígido y no puede fluir hacia los poros de la superficie. Por el contrario, el calor excesivo puede hacer que el adhesivo sea demasiado fluido para una colocación inmediata.

Comparación técnica: condiciones de aplicación versus rendimiento de los bonos

La siguiente tabla describe el impacto de las variables de instalación en el resultado. sello estructural .

4. Superposición adecuada y sellado de esquinas

Al sellar una junta circunferencial, un mínimo Superposición de 2 pulgadas (50 mm) Se recomienda al final de la envoltura. En conductos rectangulares, asegúrese de que la cinta se extienda mucho más allá de la esquina. Para Reparación de conductos HVAC en cámaras de alta presión, se prefiere un método de “superposición de tejas”, en el que la pieza superior de cinta se superpone a la pieza inferior, para evitar que el aire entre por debajo de los bordes y levante el sello.

5. Inspección posterior a la instalación

Después de la aplicación, la cinta debe verse suave y ajustarse perfectamente a los contornos del conducto. en profesional puesta en servicio , se puede usar un lápiz de humo o un detector de fugas ultrasónico alrededor de las uniones selladas para verificar un 100% sello hermético . Si se detecta algún “silbido” o movimiento de aire, se debe limpiar el área y aplicar una capa secundaria con mayor presión.
